Çıt ve Düzip İşlemleri

 Çıt Ekle

Fotodijit resmi çekilen kalıplarda çıt izi varsa tarama sırasında çıtları algılar ve otomatik olarak çıt ekler. İstenirse dijit işlemi sonunda istenen noktalara çıt eklenebilir.

1.) Üst menüden Çıt Ekle fonksiyonu seçilir.

2.) Dijit hattı üzerinde çıt eklenecek nokta tıklanır ve çıt eklenir.

 Çıt Sil

1.) Üst menüden Çıt Sil fonksiyonu seçilir.

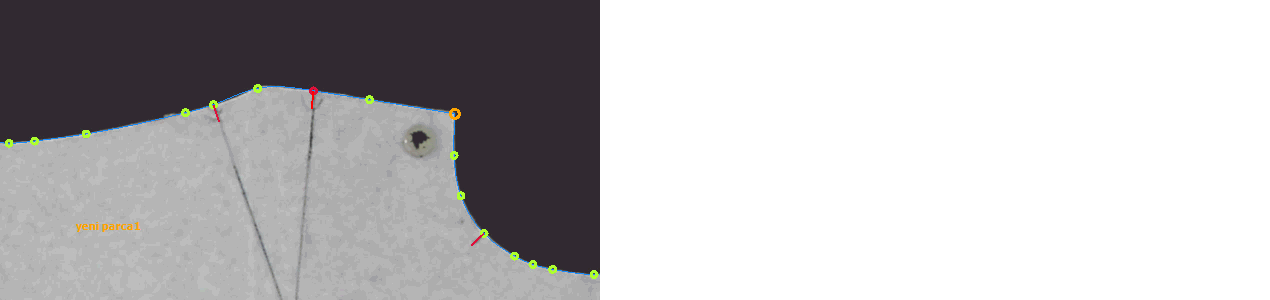

2.) Dijit hattı üzerinde silinecek çıt tıklanır ve çıt silinir.

Düz İp İşlemleri

Dijit işlemi sonunda parçalara düz ip eklemek, eklenen düz ipi taşımak veya silmek için kullanılır.

 Düzip Ekle

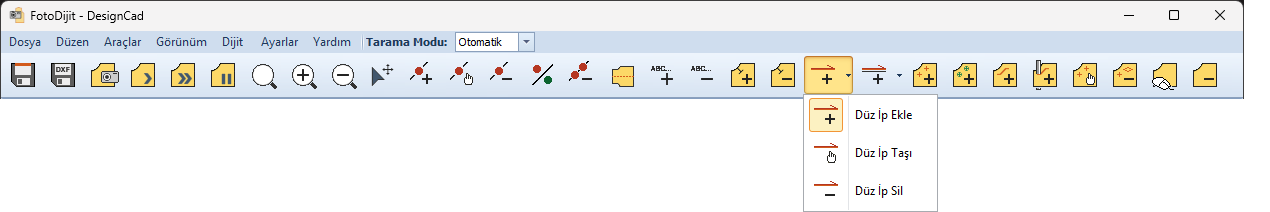

1.)  Dijit işlemi tamamlandıktan sonra üst menüde Düz İp fonksiyonu yanındaki ok ile açılan menüden Düzip Ekle tıklanır.

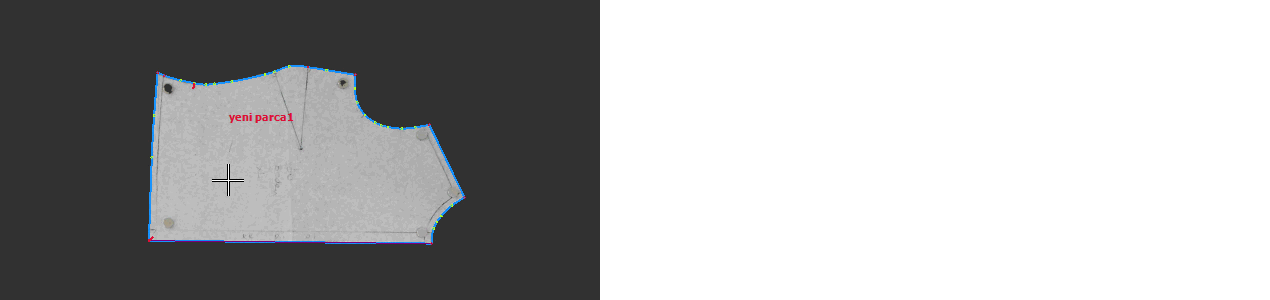

2.) Parça içinde düz ipin başlangıç noktası tıklanır, mouse ile düz ip açılır ve bitiş noktası tıklanarak düz ip parçaya eklenir.

 Düzip Taşı

1.)  Parça içindeki düzipi taşımak için Düzip fonksiyonu yanındaki ok ile açılan menüden Düzip Taşı tıklanır.

2.) Düzip mouse ile seçilir, mouse tuşu basılı tutularak parça içinde taşınır ve mouse tuşu bırakılarak düzip sabitlenir.

 Düzip Sil

1.)  Eklenmiş düzipi silmek için Düz İp fonksiyonu yanındaki ok ile açılan menüden Düzip Sil tıklanır.

2.) Düzip tıklanır ve silinir.

Referans Çizgisi İşlemleri

Dijit işlemi sonunda parça içine referans çizgisi eklemek, eklenen çizgiyi taşımak veya silmek için kullanılır. Referans çizgisi DesignCad yazılımına ikinci bir düzip olarak gelir ve istenirse düzip olarak seçilebilir.

Referans Çizgisi Ekle

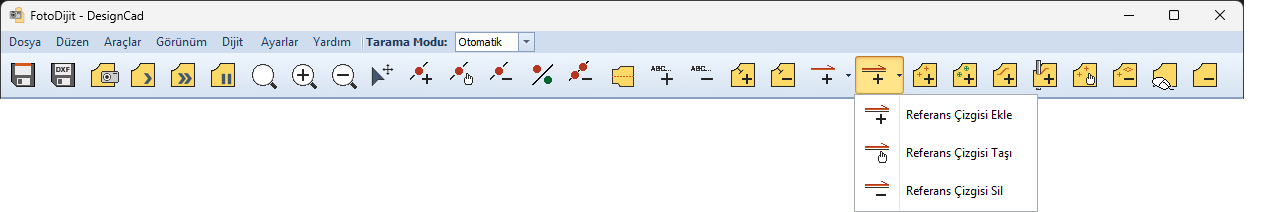

1.)  Dijit işlemi tamamlandıktan sonra üst menüde Referans Çizgisi fonksiyonu yanındaki ok ile açılan menüden Referans Çizgisi Ekle tıklanır.

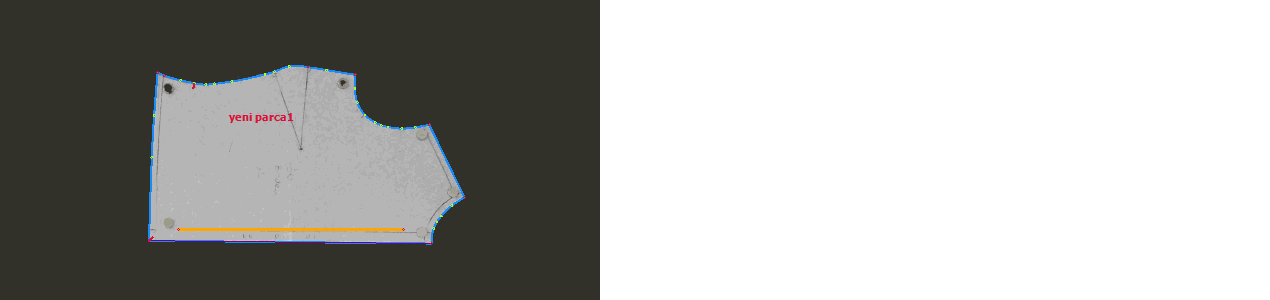

2.) Parça içinde referans çizgisi için başlangıç noktası tıklanır, mouse ile çizgi açılır ve bitiş noktası tıklanarak çizgi parçaya eklenir.

Refrans Çizgisi Taşı

1.)  Parça içindeki referans çizgisini taşımak için Referans Çizgisi fonksiyonu yanındaki ok ile açılan menüden Referans Çizgisi Taşı tıklanır.

2.) Referans çizgisi mouse ile seçilir, mouse tuşu basılı tutularak çizgi parça içinde taşınır ve mouse tuşu bırakılarak çizgi sabitlenir.

Referans Çizgisi Sil

1.)  Eklenmiş referans çizgisini silmek için Referans Çizgisi fonksiyonu yanındaki ok ile açılan menüden Referans Çizgisi Sil tıklanır.

2.) Çizgi tıklanır ve silinir.
