İç Nokta ve İç Şekil İşlemleri
Dijitlenmiş parça içine iç nokta ve iç şekil ekleme, düzenleme ve silme işlemlerinin yapıldığı bölümdür.
İç Nokta Ekle
Dijitlenmiş parça içine iç çizim noktası eklemek için kullanılır.
1.) Üst menüden İç Nokta Ekle fonksiyonu tıklanır.
2.) Parça içinde nereye iç nokta eklenecekse mouse ile tıklanır. (çizim noktaları kırmızı renktir)
İç Nokta Ekle (Kesim)

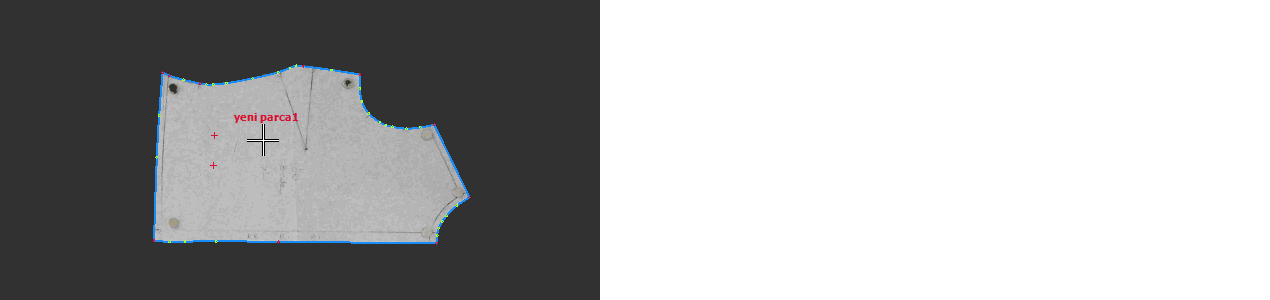

Dijitlenmiş parça içine iç delgi noktası eklemek için kullanılır.
1.) Üst menüden İç Nokta Ekle (Kesim) fonksiyonu tıklanır.
2.) Parça içinde nereye iç nokta eklenecekse mouse ile tıklanır. (delgi noktaları siyah renktir)
İç Şekil Çiz
Dijitlenmiş parça içine iç şekil çizmek için kullanılır.
1.) Üst menüden İç Şekil Çiz fonksiyonu tıklanır.
2.) Parça içinde nereye iç şekil eklenecekse mouse ile başlangıç noktası tıklanır, sol mouse ile köşe, (kırmızı) sağ mouse ile kavis (yeşil) noktası eklenerek çizim yapılır.
3.) Çizimi başlangıç noktasına birleştirerek kapatmak için mouse çift tıklanarak çizim kapatılır, çizimi açık bırakmak için klavyeden Enter tuşu tıklanır.
İç Şekil Çiz (Kesim)
Dijitlenmiş parça içine kesim yapılacak iç şekil çizmek için kullanılır. İç şekil çizim işlemi ile aynı uygulanır.
Üst menüden İç Şekil Çiz (Kesim) fonksiyonu ile işlem yapılır. İç kesim çizgisi eklenen parça DesignCad yazılımına kesim komutu ile gider.
İç Şekil Taşı
Parça içine eklenen çizim, delgi ve kesim özelliği taşıyan tüm iç şekilleri parça içinde taşımak için kullanılır.
1.) Üst menüden İç Şekil Taşı fonksiyonu seçilir.
2.) Taşınacak iç şekil veya nokta mouse ile seçilir ve taşınır, mouse tuşu bırakıldığında işlem tamamlanır.
Üst menüden Nokta Taşı
fonksiyonu ile iç çizgileri oluşturan noktalar taşınabilir.

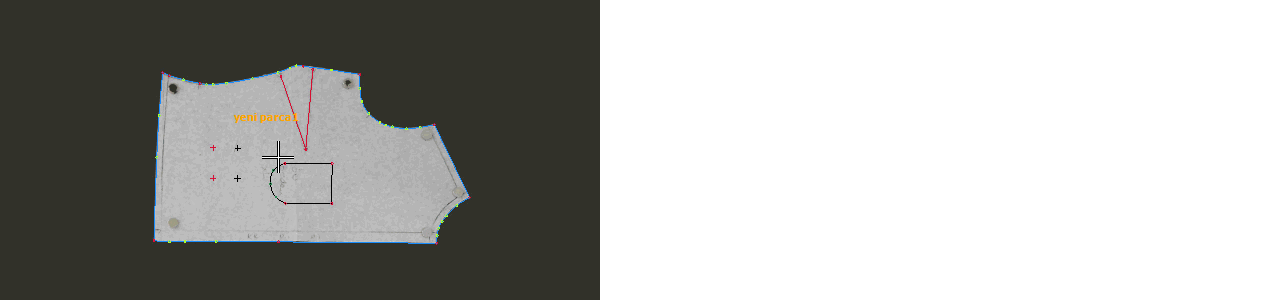

İç Şekil Sil
Parça içine eklenen çizim, delgi ve kesim özelliği taşıyan tüm iç şekilleri silmek için kullanılır.
1.) Üst menüden İç Şekil Sil fonksiyonu seçilir.
2.) Silinecek iç şekil veya nokta mouse ile seçilir ve silinir.

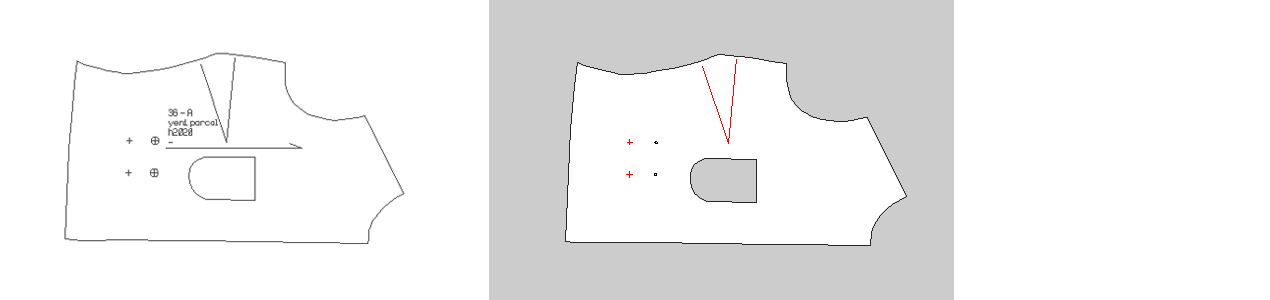

Oluşturulan iç nokta ve iç şekillerin çizim ve kesim makinalarında açılmış görüntüleri aşağıdaki gibi olacaktır.
