Parça Bilgisi
Dijitlenen bir parçanın ismini ve özelliklerini parça bilgisi menüsünden değiştirebilirsiniz.

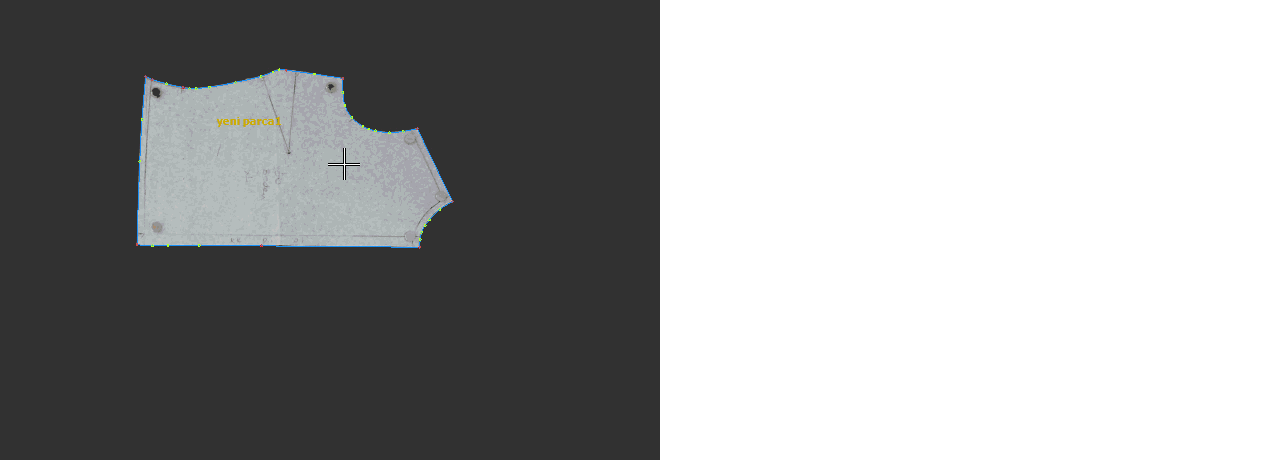

Parça üzerinde sağ mouse tuşu ile açılan menüden Parça Bilgisi seçeneği tıklanır.
Açılan pencerede istenilen değişiklikler yapılır.
Parça Adı istenirse değiştirilebilir.
Açıklama bölümüne, parça ile ilgili ek bilgiler girilebilir (örneğin ikinci bir isim, artikel numarası vb.).
Adet bölümünde ise, parçanın DesignCad yazılımında pastala kaç adet gönderileceği belirtilir.
Kumaşlar bölümünde, modelin ilk oluşturulma aşamasında tanımlanan kumaşlar yer alır. Model, DesignCad yazılımında açıldığında bu kumaşlar otomatik olarak yazılıma aktarılır.
İstenirse,
butonu ile modele ek kumaşlar da eklenebilir.

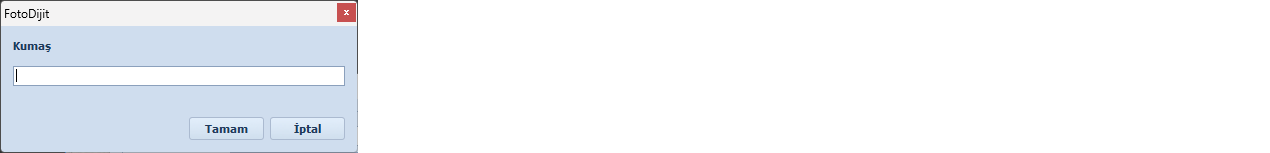

Eklenecek kumaşın ismi girildikten sonra, Tamam butonuna tıklanarak işlem onaylanır.
Tip bölümünden, parçanın DesignCad yazılımına hangi özellikte aktarılacağı seçilir. (Bu bölümde, DesignCad Pastal ekranındaki yerleşim yönü belirlenir.)
- Orijinal: Parça pastala, tasarım ekranında çizildiği gibi yerleşir.
- Her İki X: Parça, orijinaline ek olarak X ekseninde kopyasıyla iki adet olarak pastala eklenir.
- Her İki Y: Parça, orijinaline ek olarak Y ekseninde kopyasıyla iki adet olarak pastala eklenir.
- Çevrilmiş: Parça, tasarımda kaydedilen pozisyonun 180 derece tersine çevrilerek pastala yerleştirilir.
En alt kısımdaki Parça İzinleri bölümü, parçanın DesignCad yazılımında hangi özelliklere izin verildiğini gösteren alandır.
- Takla: Parçanın Y ekseninde çevrilip çevrilmeyeceği izni verilir.
- Açı 90: Parçaya 90 derece dönebilme izni verilir.
- Açı Hassas: Parçanın pastalda döndürülüp döndürülmeyeceği izni verilir.
- Boyda Çekme Idsx: Parçanın pastala verilen boy çekmesinden etkilenip etkilenmeyeceği izni verilir.
- Ende Çekme Idsy: Parçanın pastala verilen en çekmesinden etkilenip etkilenmeyeceği izni verilir.
 | Bu bölümde yapılan veya yapılmayan tüm değişiklikler DesignCad yazılımında yapılabilir. Detaylı bilgi için DesignCad/Parça Düzenleme sayfasını ziyaret edebilirsiniz. |
